當鋁型材十字連接或者直角連接的話，就可以使用內連接件---內置連接件。關于內置連接件，小編已經講了很多了。包括內置連接件的型號，用途，安裝示意圖等等，這里小編就不多介紹了。下面小編給大家介紹一些不一樣的，下圖是內置連接件安裝工藝尺寸表。
30系列： 30-M6彈性螺母+M6*25內六角螺栓（歐標）；30-M6四方螺母/滑塊螺母+M6*26內六角螺栓（國標）。
40系列： 40-M8彈性螺母+M8*25內六角螺栓（歐標）； 40-M8四方螺母/滑塊螺母+M8*25內六角螺栓（國標）。
45系列： 45-M8彈性螺母+M8*30內六角螺栓（歐標）。
以上就是小編講的內容了，大家有什么不明白的地方，可以咨詢我們的在線客服，會給大家詳細介紹的。

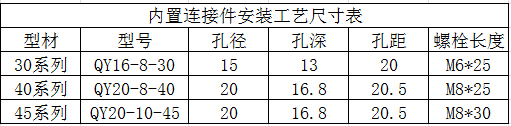

（內置連接件安裝工藝尺寸表）
上圖中的數據是怎么來的呢？這些數據是根據內置連接實物測量而來的?？讖?、孔深、孔距這些表示的地方是哪里。下圖中就是內置連接件的具體圖紙，有清楚的表示。
（內置連接件安裝圖）
從上表中可以看到內置連接件使用的螺栓長度，但是光有螺栓還是不行的，還需要使用對應的螺母。具體的搭配方法如下：30系列： 30-M6彈性螺母+M6*25內六角螺栓（歐標）；30-M6四方螺母/滑塊螺母+M6*26內六角螺栓（國標）。
40系列： 40-M8彈性螺母+M8*25內六角螺栓（歐標）； 40-M8四方螺母/滑塊螺母+M8*25內六角螺栓（國標）。
45系列： 45-M8彈性螺母+M8*30內六角螺栓（歐標）。
以上就是小編講的內容了，大家有什么不明白的地方，可以咨詢我們的在線客服，會給大家詳細介紹的。
